СТАЛЕВІ КОНСТРУКЦІЇ LLENTAB

LLENTAB поставляє будівлі різних розмірів, конструкції, нахилу даху, ізоляції, облицювання, вогнестійкості і комбінацій кольорів. Ми розвиваємо унікальну систему металоконструкцій LLENTAB, починаючи з 1972 року. Постійний пошук першокласних технічних рішень і вдосконалення виробничих потужностей робить нас одним з провідних розробників і виробників сталевих будівель у Європі.

Сталеві конструкції LLENTAB складаються з холодногнутих профілів з застосуванням болтових з‘єднань. Профілі виготовляються шляхом безперервної прокатки або на згинальних станках. Для їх виробництва використовується гарячеоцинкована високоміцна сталь в рулонах. Окремі елементи з‘єднуються між собою болтами класу 8.8 (як правило, M12 або M16).

Профілі, що виготовлені на високотехнологічних лініях дозволяють зводити металоконструкції необмежених розмірів з вільними прольотами до 100 м. Оцинковані холодногнуті профілі гарантують довготривалу якість і низьке споживання сталі. Використання болтових з’єднань забезпечує швидкий монтаж металоконструкцій та тривалий захист сталі від корозії. Всі профілі мають готові отвори, що виготовляються на заводі. Усе це, разом з відповідним маркуванням кожного профілю, гарантує правильний і точний монтаж. LLENTAB використовує профілі товщиною від 1,5 до 7 мм. Для всіх без виключення профілів використовується високоміцна сталь. Наші профілі виготовляються з гарячеоцинкованої сталі, що надходить у рулонах. Для більш тонкого профілю (до 2 мм) використовується цинкове покриття Z275 (275 г/м2), а для решти профілів стандартом є покриття Z450 (450 г/м2).

Основними формами профілів LLENTAB є: Z-профілі (покрівельні та стінові прогони), C-профілі (колони, ферми, елементи каркасу), H-профілі (верхній та нижній пояси ферм). Монтажні отвори пробиваються у всіх елементах під час їх виробництва.

Каркас утвоюється системою рам з фермами, які визначають форму даху. Колони рам являють собою конструкцію наскрізного профілю з двогілкових елементів, з‘єднаних між собою металевими пластинами або конструкцію з ґратчастою структурою. Ферми складаються з С-профілів та Н-профілів. При проектуванні будівель використовуються двошарнірна, тришарнірна та безшарнірна статичні схеми. Каркас може бути також утворений опиранням шарнірних кроквяних ферм на залізобетонні колони.

Всі конструкції розробляються відповідно до конкретних вимог замовника (розміри, тип огороджуючих конструкцій, навантаження, заповнення отворів, …). LLENTAB використовує модульну систему з кроком 300 мм в плані. Цей крок впливає на розміщення другорядних конструкцій, аксесуарів та стандартних деталей. Завдяки такій гнучкості ми можемо задовольнити індивідуальні вимоги клієнта.

Вже на першому етапі проектування оптимізація конструктивної схеми будівлі відбувається з врахуванням характеристичних навантажень, типу облицювання та особливих вимог до конструкції будівлі. У технічному відділі LLENTAB ми будемо раді безкоштовно підготувати для Вас основні будівельні креслення для подальшої розробки проектної документації.

Колони

Колони LLENTAB виготовляються з С-подібних профілів,типові рішення: два з’єднаних між собою C профілів або решітчасті колони у дуже високих будівлях та будівлях з шляхами під мостові крани (кран-балки).

Колона 2xC

Стандартна колона при стандартних навантаженнях
Наскрізний переріз з подвійного С-профілю
Сталь LLENTAB

Колона 2xC LLENTAB

2xC170: товщина 3/4/5/6 мм
2xC250: товщина 3/4/5/6 мм
2xC300: товщина 5/6 мм
2xC360: товщина 4/5/6 мм
2xC380: товщина 6 мм

Колона QUADRO (4xC)

Підсилена колона для високих об‘єктів
Закритий переріз з 4хС-профілів
Сталь LLENTAB

Колона QUADRO (4xC)

4xC360: товщина 4/5/6 мм

Гратчаста колона

Підсилена колона при підвищених навантаженнях та значній висоті
Гілки з подвійного C-профілю, розкоси з C-профілів
Сталь LLENTAB

Гратчаста колона

4xC170: товщина 3/4/5/6 мм
4xC250: товщина 3/4/5/6 мм (та комбінація 170 мм і 250 мм)

Двотаврова колона

Переважно використовується в будівлях з крановими шляхами.

Зварні з’єднання.

Сталева колона з гарячекатаного профілю.

Поверхня покрита фарбою згідно RAL.

Двотаврова колона
Залізобетонна колона

Залізобетонна колона

Використовується за прямою вимогою, відповідно до проекту або за інших обставин.

Кріплення другорядних конструкцій за допомогою закладних деталей.

Кріплення дахової конструкції на колону через закладні деталі.

Конструкція покриття LLENTAB

Ферми являються головною несучою конструкцією даху. Елементи ферм утворюють верхній та нижній пояси, з‘єднані між собою розкосами. Найчастіше пояси виготовляються з профілів у формі “омега” або з подвійного С-профілю. Розкоси – з одинарного C-профілю. Пояси можуть встановлюватись з різним кутом нахилу. Ухил верхнього поясу визначає результуючий ухил покриття.

Стінові прогони

Прогони є другорядною стіновою конструкцією, що кріпиться до колон. Вони являють собою систему горизонтальних профілів, які сприймають вітрові навантаження, що діють на стіновий профнастил або сендвіч-панелі. Як правило, прогони проєктуються у вигляді нерозрізних балок. Власна вага огороджуючої конструкції переноситься на фундаменти або фундаментні балки.

Дахові прогони LLENTAB

Дахові прогони є другорядною несучою конструкцією прокриття, що кріпиться до ферм будівлі. Ці профілі сприймають вертикальне навантаження, яке діє на покрівлю. Прогони, як правило, проєктуються у вигляді нерозрізних балок. Вони являються частиною підсилення даху і розкріплюють верхній пояс ферми від втрати стійкості. В якості покрівельних прогонів найчастіше використовуються Z-профілі.

PDF з варіантами анкерного кріплення до фундаментів

1) база колони 2) конструкція колони 3) з’єднання колони 4) болт, шайба і гайка 5) анкерна пластина

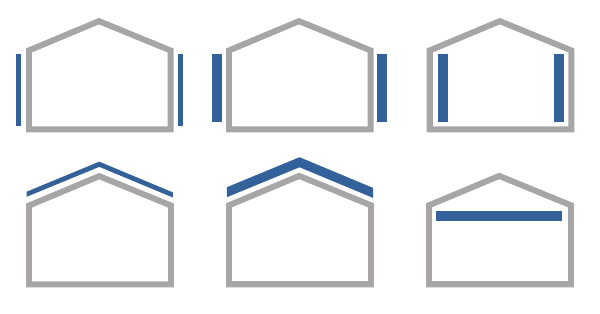

Облицювання та утеплення

Дахова ферма

Гнучкість системи LLENTAB надає замовникам вибір різних скатів покрівлі відповідно до своїх потреб та побажань. Сталеві будівлі LLENTAB можуть бути розроблені з утепленням або без нього, зі скатним або односкатним дахом та з ухилом даху 1°, 2°, 3°, 4°, 6°, 7°, 11°, 14°, 17° або 21°. Крім того, LLENTAB пропонує кілька типів плоских дахів з ПВХ мембрани, готові або набірні дахові сендвіч-панелі з високими параметрами теплоізоляції, винятковою герметичністю та стійкістю до корозії.

Стіни

Торцеві стіни можуть бути несучі або фахверкові. За вашим бажанням та згідно потреб стіни будівлі можуть бути як утепленими, так і неутепленими. Ви також можете вибрати зовнішній вигляд панелей, які можливо монтувати вертикально або горизонтально.

Сталеві покрівлі LLENTAB мають високу герметичність завдяки попередньо пробитим отворам як у профільованих листах, так і прогонах. Типовий неутеплений дах LLENTAB являє собою покрівельний профнастил TP46 з оцинкованої сталі та лакофарбовим покриттям різних кольорів, що закріплюється до дахових Z-подібних прогонів. На додаток, внутрішня сторона сталевого профлиста має анти-конденсатне покриття.

Неутеплені стіни з профнастилу є ідеально рівними, стабільними і популярними серед наших клієнтів по всій Європі. Якщо ви зміните свої вимоги, то можна додати ізоляцію згодом. Доступні декілька варіантів ізоляції вашої будівлі від  холоду або тепла, у тому числі вибір товщини утеплювача, облицювання колон, або колони, що приховані у стіні. На додаток до наших сендвіч-панелей і стандартного рішення набірної сталевої стіни, ми можемо опціонально постачати синус-профіль або фасадні касети, якщо необхідно підкреслити зовнішній вигляд.

Шляхи забезпечення протипожежного захисту

Утеплення стін

(профлист-утеплювач-профлист з зовнішньої сторони колон – Uc 0.23 при товщині ізоляції 220 мм)

LLENTAB тип ізоляціїстіни 3

(вертикальні сендвіч-панелі – Uc 0.22 при товщині PIR 100 мм або мінеральної вати 180 мм)

LLENTAB тип ізоляції стін 6

(вертикальні сендвіч-панелі з внутрішньої сторони каркасу – Uc 0.22 при товщині PIR 100 мм)

LLENTAB тип ізоляції стіни 6W

(горизонтальні сендвіч-панелі – Uc 0.22 при товщині PIR 100 мм або мінеральної вати 180 мм)

LLENTAB тип ізоляції стіни 7

(горизонтальні сендвіч-панелі з внутрішньої сторони каркасу – Uc 0.22 при товщині PIR 100 мм)

LLENTAB тип ізоляції стін 7W

Утеплення даху

Ізоляція покрівлі забезпечується використанням сендвіч-панелей готового або набірного типу. Теплоізоляційний матеріал може розміщуватись безпосередньо під покрівельним листом над фермою або бути поміщений на профлист стелі, що закриває міжфермовий простір.

(утеплювач на стелі, міжфермовий простір закритий; Uс 0.18 при товщині ізоляції 250 мм)

LLENTAB тип ізоляції даху 2

(утеплювач над даховими прогонами; Uс 0.17 при товщині ізоляції 250 мм)

LLENTAB тип ізоляції даху 5

(покрівля з ПВХ мембрани + дахові прогони; Uс 0.18 при товщині ізоляції 200 мм)

LLENTAB тип ізоляції даху SP

(покрівля з ПВХ мембрани + несучий профлист; Uс 0.18 при товщині ізоляції 200 мм)

LLENTAB тип ізоляції дахуSPH

(дахова сендвіч панель + дахові прогони; Uс 0.18 при товщині ізоляції 120 мм)

LLENTAB тип ізоляції даху 6

(даховий профлист з протиконденсатним покриттям + сендвіч панелі на стелі; Uс 0.18 при товщині ізоляції 120 мм)

LLENTAB тип ізоляції даху6W

Фотоелектричні панелі на даху з мембрани

Фотоелектричні панелі на фольгованому даху

Фотоелектричні панелі на даху з профнастилу

Фотоелектричні панелі на трапецієподібному даху

Перекриття LLENTAB

Перекриття - OSB плити

Перекриття складається з системи профілів і балок, на які укладається несучий шар плит OSB. Дошки можна укладати в один-три шари залежно від необхідного навантаження та відстані між несучими елементами.

Перекриття - LLENTAB несучий трапецієподібний профлист

Перекриття складається з системи стельових профілів і балок, на яких розміщений несучий трапецієподібний лист. Несучий шар бетону заливається на профнастил з підсиленням арматуною сіткою біля верхньої поверхні. Згодом на бетонній основі влаштовується остаточна конструкція підлоги.

Перекриття - залізобетонна плита низький трапецієподібний лист (опалубка)

Підлога складається з системи стельових профілів і балок, на які заливається несуча бетонна ребриста плита. Плита армується по верхній поверхні та нижній – у хвилях профлиста. Плита заливається у постійну опалубку, виготовлену з низької трапецієподібнго профнастилу. Згодом на бетонній плиті влаштовується остаточна конструкція підлоги.

Перекриття - залізобетонна плита високий трапецієподібний лист (опалубка)

Підлога складається з гарячекатаної сталевої балки профілю IPE, HEA або HEB, яка кріпиться до колон. На балках розміщується несуча залізобетонна ребриста плита. Плита заливається на сталевий трапецієподібний профлист, що служить постійною опалубкою.

Перекриття - пустоні плити попередньо напружені залізобетонні плити

Підлога складається з гарячекатаної сталевої балки профілю IPE, HEA або HEB, яка кріпиться до колон. На балки укладаються несучі попередньо напружені залізобетонні плити.

Сертифікація CE

Контроль якості здійснюється відповідно до вимог ISO 9001, EN 1090-1 та EN 1090-2, а також законодавства в кожній країні, що охоплює всі дочірні компанії в межах Групи. Будівельні роботи та виготовлення перевіряються щорічно на вимоги EN 1090-1 і сертифіковані компанією A3 Certification.

Сертифікат відповідності – Україна

Сертифікат відповідності – Україна

Ліцензія ДАБІ – Україна

Ліцензія ДАБІ – Україна

Дозвіл Держгірпромнагляду – Україна

Дозвіл Держгірпромнагляду – Україна

Сертифікат управління виробництвом заводу CE 1090-1 (English) – Швеція

Сертифікат управління виробництвом заводу CE 1090-1 (English) – Швеція
